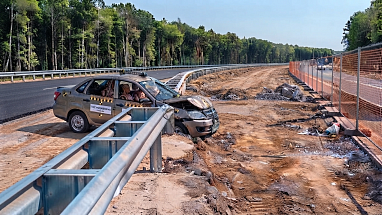

Натурные испытания дорожных ограждений: как проходят краш-тесты

Ни один расчёт не заменит реального удара. Чтобы убедиться, что дорожное ограждение удержит автомобиль, конструкцию проверяют в бою — с помощью краш-теста. Такие натурные испытания показывают, как барьер поведёт себя при аварии и можно ли выпускать его на дороги. Разберём, что это за испытания, какими методами их проводят и как результат превращается в протокол.

Материал ориентирован на рынок РФ и ЕАЭС. Стандарты периодически переиздаются, поэтому конкретные требования перед началом работ стоит сверять с действующей редакцией.

Натурные испытания: что это и чем отличаются от стендовых

Если объяснять просто, натурные испытания — это проверка реального образца ограждения в условиях, близких к настоящей аварии: на конструкцию под заданным углом и с заданной скоростью наезжает автомобиль. Этим они и отличаются от стендовых, где отдельные узлы нагружают на стенде без наезда.

Оба вида дополняют друг друга. Стендовые проверки подтверждают прочность соединений и элементов, а натурные испытания дают итоговую картину: удержит ли барьерное ограждение автомобиль и как поведёт себя при ударе. По сути это и есть краш-тест.

Зачем дорожным ограждениям краш-тесты

Ограждение — элемент безопасности автомобильных дорог, от которого напрямую зависят жизни. Поэтому подтвердить его характеристики «на бумаге» нельзя — нужен реальный наезд. Краш-тест решает три задачи:

• подтверждает удерживающую способность — способность не пропустить автомобиль за пределы дороги;
• показывает, насколько безопасен удар для людей в машине;
• даёт основание для сертификации по ТР ТС 014/2011.

Без успешно пройденных испытаний ограждение не получится легально вывести на рынок. О полном пути на рынок мы рассказали в статье про сертификацию дорожных ограждений.

Методы натурных испытаний дорожных ограждений

Методы натурных испытаний дорожных ограждений сводятся к наезду транспортного средства определённого типа и массы. Конкретные методики зависят от требуемого уровня удерживающей способности. Чаще всего ограждения проверяют на два вида воздействия, а при необходимости — на третий:

Наезд легкового автомобиля

Проверяет, насколько удар безопасен для людей в лёгком ТС: как ограждение принимает автомобиль и не создаёт ли опасного отброса. Здесь ключевой показатель — индекс тяжести травмирования.

Наезд грузового автомобиля или автобуса

Основная проверка на удерживающую способность: тяжёлое ТС не должно прорвать или перелететь ограждение. Оценивают прочность конструкции и величину смещения.

Испытание на большегрузный транспорт

Применяют для ограждений с высокими уровнями удерживающей способности — например, на разделительных полосах магистралей. Наезд автопоезда подтверждает работу барьера в самых тяжёлых условиях.

Какие характеристики определяют по результатам

По итогам краш-теста фиксируют набор потребительских характеристик ограждения:

• удерживающая способность — соответствие требуемому уровню;
• динамический прогиб — насколько ограждение сместилось в момент удара;
• рабочая ширина — пространство, необходимое за ограждением;
• индекс тяжести травмирования — оценка безопасности для людей в автомобиле;
• характер деформации ТС — факультативно.

Нормативная база: ГОСТ 33128, ГОСТ 33129, ГОСТ 33151

Натурные испытания ГОСТ регламентирует достаточно строго. Основные документы:

• ГОСТ 33128 — технические требования к ограждениям, порядок стендовых и натурных испытаний;
• ГОСТ 33129 — методы контроля, то есть как именно проводят наезд и что измеряют;
• ГОСТ 33151 — условия применения и уровни удерживающей способности;
• ТР ТС 014/2011 — общий техрегламент по безопасности автомобильных дорог.

Здесь важна оговорка: стандарты на ограждения периодически переиздаются, отдельные редакции вводятся и приостанавливаются. Поэтому действующую версию ГОСТ нужно проверять на дату проведения работ. Как в целом устроено подтверждение соответствия, разобрано в материале про ТР ТС 014/2011 и оценку соответствия.

Как проходит проведение натурных испытаний: пошагово

Проведение натурных испытаний ограждения — это последовательность этапов:

• Идентификация изделия: тип ограждения, требуемый уровень удерживающей способности.
• Подготовка программы и методики натурных испытаний под нужный уровень.
• Монтаж образца ограждения на полигоне по проекту.
• Наезд ТС заданного типа, массы, скорости и угла.
• Фиксация и обработка данных: прогиб, рабочая ширина, индекс тяжести травмирования.
• Оформление протокола испытаний с результатами.

Форма протокола натурных испытаний и что в нём фиксируют

Форма протокола натурных испытаний стандартизирована. В документе отражают сведения об образце и заявителе, параметры наезда (тип и масса ТС, скорость, угол), использованное оборудование, измеренные характеристики и итоговый вывод. Именно этот протокол испытаний становится основанием для сертификации ограждения.

Где проводят: центр натурных испытаний и полигон

Краш-тесты требуют специальной инфраструктуры, поэтому проводить их может только аккредитованный центр натурных испытаний с собственным полигоном и системой разгона транспортного средства. Наличие своей базы у исполнителя избавляет от задержек на согласование с подрядчиками. Провести краш-тесты можно в собственной испытательной лаборатории и на полигоне «Центромаш».

Типичные ошибки при подготовке к испытаниям

• неверно определён требуемый уровень удерживающей способности — методики натурных испытаний оказываются нерелевантными;
• образец смонтирован с отклонениями от проекта;
• характеристики ТС не соответствуют заданным по программе;
• работа по устаревшей редакции стандарта;
• документация на изделие не совпадает с фактической конструкцией.

Частые вопросы (FAQ)

Чем натурные испытания отличаются от стендовых?

Стендовые проверяют отдельные узлы под нагрузкой без наезда, а натурные — это реальный краш-тест: автомобиль наезжает на смонтированное ограждение. Итоговую пригодность подтверждают именно натурные испытания.

По какому ГОСТ проводят краш-тесты ограждений?

Методы контроля описаны в ГОСТ 33129, технические требования — в ГОСТ 33128, уровни удерживающей способности — в ГОСТ 33151. Действующую редакцию нужно уточнять на дату работ.

Какие автомобили используют при испытаниях?

Тип и масса ТС зависят от требуемого уровня: обычно легковой автомобиль и грузовик или автобус, а для высоких уровней — большегрузный транспорт или автопоезд.

Что получают по итогам?

Протокол испытаний с измеренными характеристиками (удерживающая способность, динамический прогиб, рабочая ширина, индекс тяжести травмирования). Он служит основанием для сертификации.
